DL∕T 2604-2023 高压并联电抗器现场局部放电试验装置通用技术条件

本站在存续的时间将永久免费,所有文章除回复可见外不设置任何访问限制,增加打赏将用来维护和提升网站服务器网速及容量,本站现存储文件四千多个,总存储量50G以上,不得已部分新增文件已第三方存储,需要大家打赏支持网站扩容增速,谢谢!

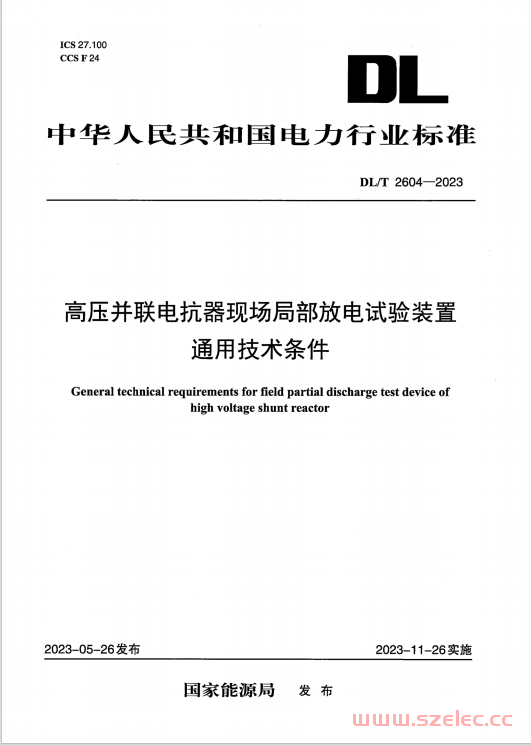

DL/T 2604-2023《高压并联电抗器现场局部放电试验装置通用技术条件》由国家能源局于2023年5月26日发布,2023年11月26日实施。以下是该标准的主要内容:


适用范围

本文件适用于110 kV - 750kV电压等级单相油浸式高压并联电抗器现场局部放电试验装置。


规范性引用文件

包括GB/T 311.1《绝缘配合 第1部分:定义、原则和规则》、GB/T 1094.1《电力变压器 第1部分:总则》等多项标准。


术语和定义

明确了阻波电抗器、谐振电容器等术语的定义。阻波电抗器是试验设备与被试电抗器之间用以减小来自供电电源背景噪声、降低外部局部放电干扰的电感元件;谐振电容器是用于同试品(负载)电感产生谐振的电容器。


技术要求

1.环境条件:装置使用环境温度为 - 25℃ - + 45℃,相对湿度 ≤ 90%,海拔一般不超过1000m。当使用场所海拔超过1000m时,与外绝缘有关的参数按照GB/T 311.1的规定进行修正。

2.总体要求

输入电压:输入电压为三相380V,允许偏差为 ± 10%;输入电压频率为50Hz,允许偏差为 ± 0.5Hz。

输出电压:装置额定输出电压不低于施加在被试品上的最高电压1.8Uw/√3的1.2倍(即2.16Uw/√3),输出电压波形为正弦波,波形畸变率不大于3%,输出电压不稳定度不大于1.0%。

测量功能:整套装置应具备变频电源输入电压和输入电流、变频电源输出电压和输出电流、整套装置输出电压和频率、被试品局部放电视在放电量的测量功能。

整套装置局部放电量要求:额定电压下,整套装置出厂验收时试验回路与现场保持一致,局部放电量不大于10pC。

整套装置允许连续运行时间:额定输出电压、额定输出电流下,整套装置允许连续运行时间不少于120 min。

整套装置保护要求:具备零电位、过电流、过电压、闪络、失谐、输出电压限制功能保护等。

3.外观要求:各部分外观应完好,无明显变形和损伤;金属件外露表面应具有良好的防腐蚀层;充油设备应无渗漏油痕迹;所有电气设备的金属外壳应有接地端子,其有效截面面积不宜小于25mm²,附近应有易见、清晰、不易脱落的接地标志;产品铭牌及标志应正确、齐全,并符合图样要求。

4.结构要求:变频电源、励磁变压器等设备的结构应便于装配和拆卸;单台设备应有起吊点;装置结构与电气连接应可靠;装置中的所有设备应密封良好;装置中各组成部分的其他要求应符合相关标准或技术条件规定。

5.试验装置组成:由变频电源、励磁变压器、谐振电容器、电压测量系统、阻波电抗器、局部放电测量系统以及控制和保护装置构成。

6.各部分具体要求

变频电源:输入电压、输出电压、调压调频方式、局部放电水平、噪声水平、温升限值、允许连续运行时间、保护要求等都有明确规定。

励磁变压器:输入电压与变频电源的输出电压匹配,输出电压满足整套装置对试验电压的要求,有相应的容量、工作频率范围、局部放电水平和绝缘水平要求。

谐振电容器:结构宜采用叠柱式,额定电压、工作频率范围、电容量允许偏差、介质损耗角正切值、局部放电水平和绝缘水平都有规定。

电压测量系统:在规定的工作频率和额定电压范围内,系统的扩展不确定度应在3%以内,且应每年校准一次。

阻波电抗器:通流能力良好,电感量有要求。

局部放电测量系统:耦合装置、测量阻抗、传输装置、测量仪器都有相应要求,且测量仪应每年校准一次。

均压装置:应根据试验电压、海拔要求,选择适当直径的无晕导线,均压环应满足整套试验装置的局部放电量要求及防晕要求。

出厂试验方法

对变频电源、励磁变压器、谐振电容器、电压测量系统、阻波电抗器等设备分别规定了出厂试验项目、要求和试验方法。例如,变频电源的出厂试验包括外观检查、输出频率试验、输出电压试验等项目。


此处为隐藏内容,请评论后查看隐藏内容,谢谢!
